Remplacement d'une passerelle de maintenance par une solution sécurisée Nord (59)

Dans le cadre de l’amélioration de la sécurité et l'efficacité des opérations de maintenance d’un site industriel, nous avons récemment mené à bien un projet ambitieux visant à remplacer une passerelle de maintenance peu pratique par une nouvelle structure sécurisée. Ce projet, réalisé par notre équipe d'experts chez ASIME3D, illustre parfaitement comment l'innovation technologique peut transformer des infrastructures existantes pour répondre aux normes de sécurité actuelles.

Remplacement d'une passerrelle de maintenance Nord (59)

Contexte initial

La passerelle de maintenance existante présentait plusieurs défis majeurs :

- Absence de garde-corps, compromettant la sécurité des opérateurs malgré la présence d’une ligne de vie.

- Dimensions insuffisantes pour les opérations de maintenance.

- Accès limité via une échelle, rendant les interventions difficiles.

Ces problèmes nécessitaient une solution complète qui non seulement améliorerait la sécurité, mais aussi le confort des opérateurs de maintenance.

Processus de conception et d'ingénierie

Pour relever ces défis, nous avons adopté une approche méthodique en plusieurs étapes :

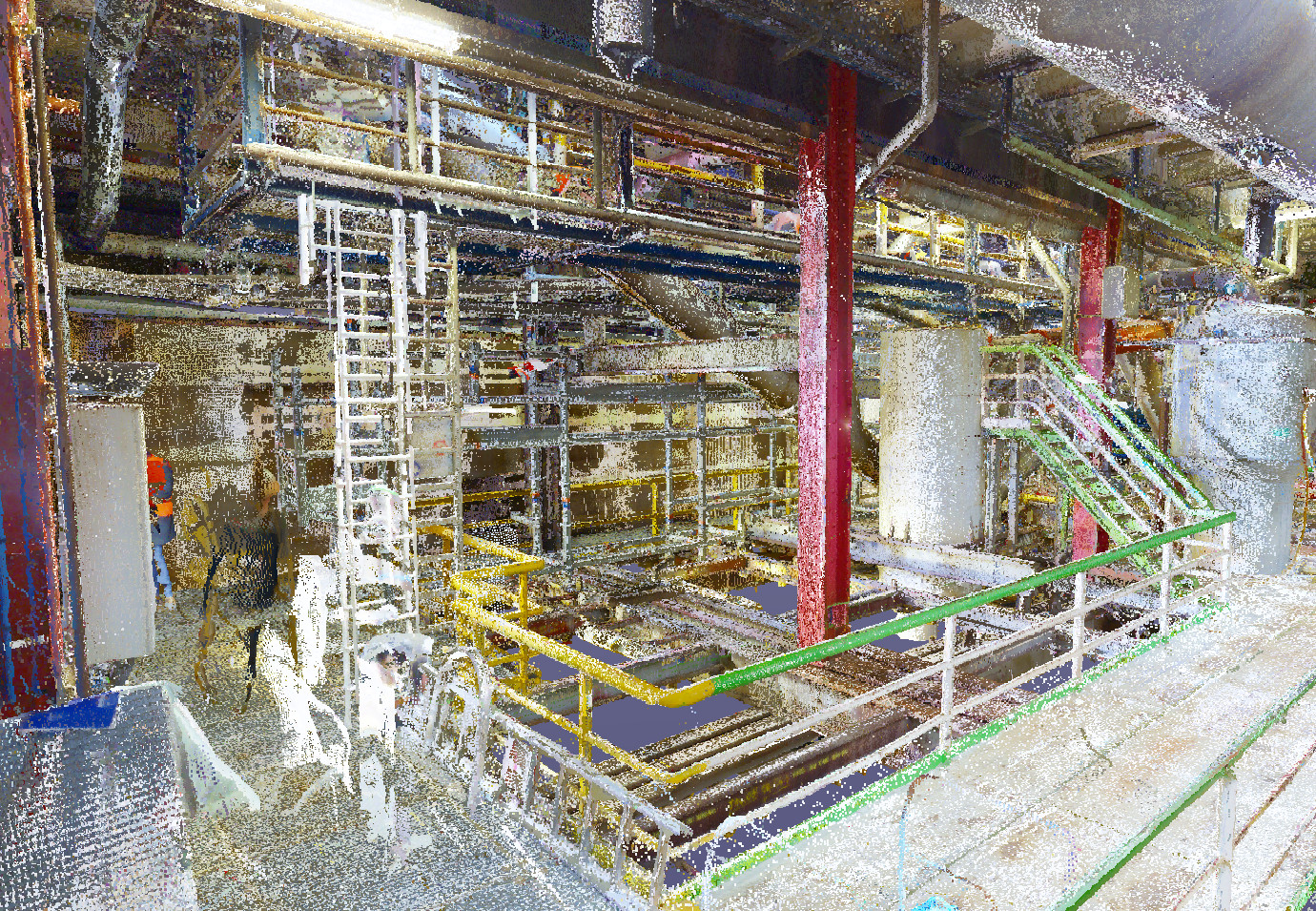

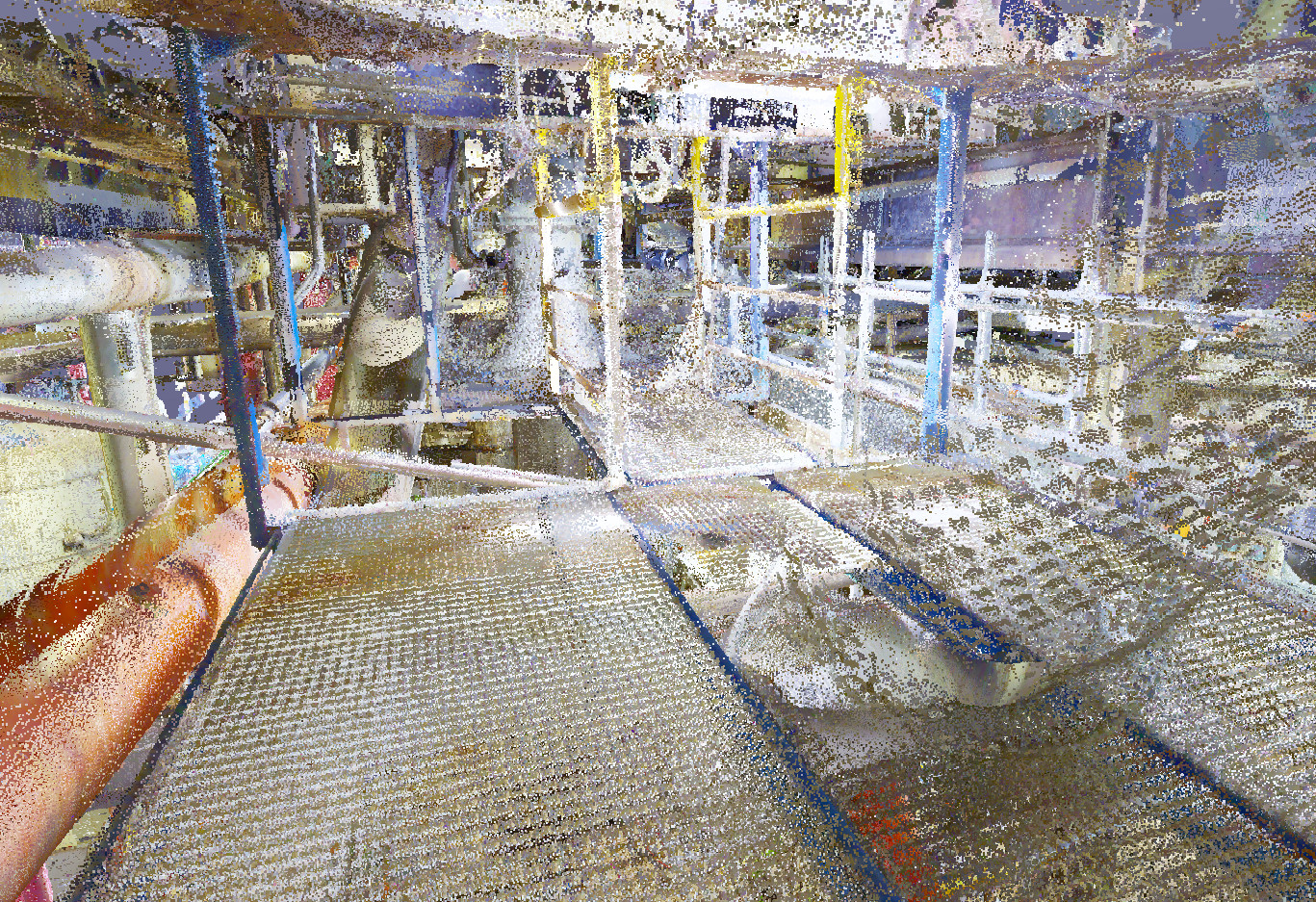

1) Acquisition des Données Géométriques avec Scan 3D :

   - Utilisation d'un scan 3D pour capturer précisément les dimensions et les caractéristiques de l'environnement existant.

   - Génération d'un nuage de points détaillé, offrant une base précise pour la modélisation ultérieure.

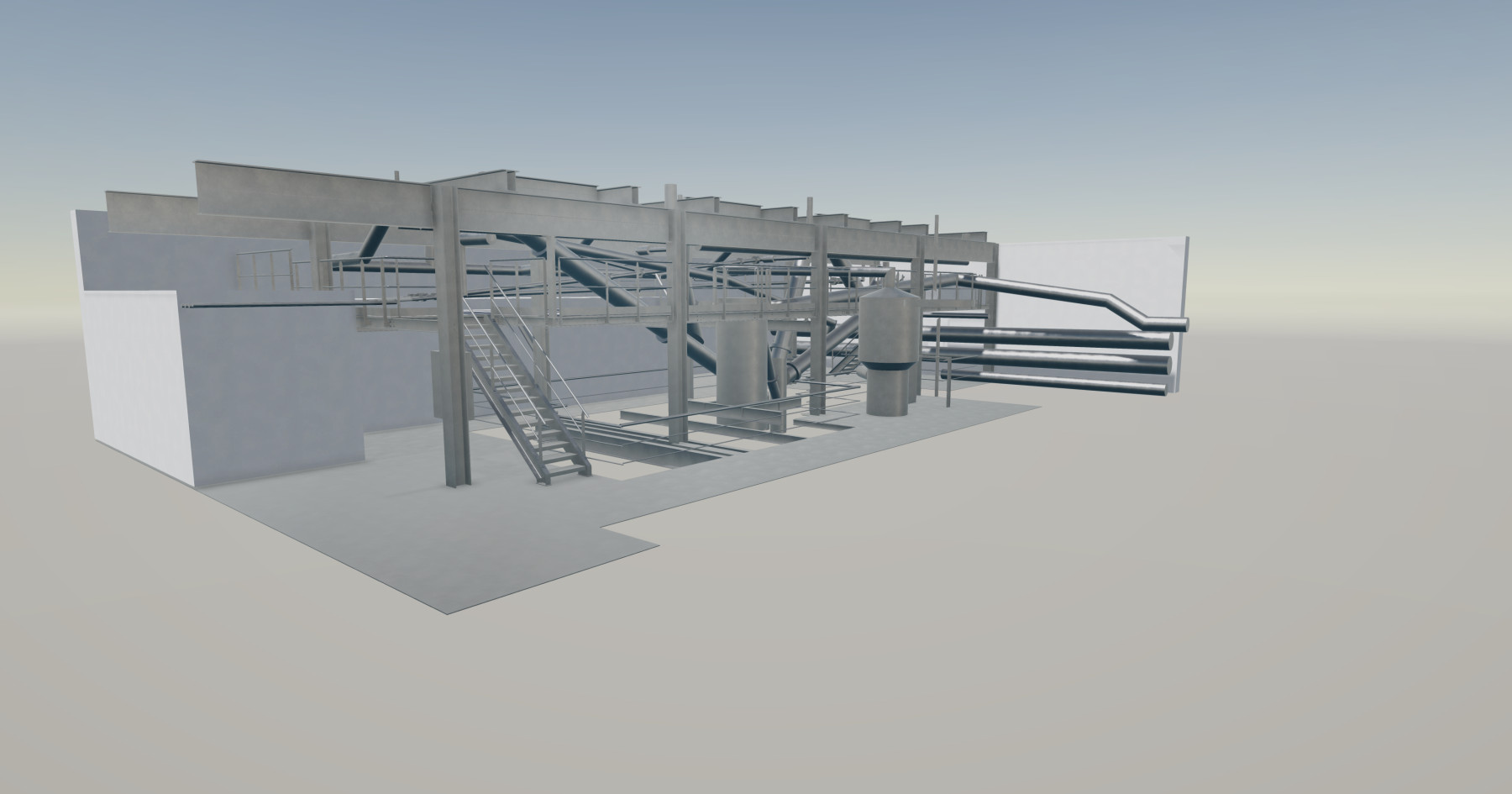

2) Modélisation des interfaces principales :

   - À partir du nuage de points, nous avons modélisé les interfaces clés, notamment la charpente existante et la tuyauterie à conserver.

   - Cette étape a permis de garantir une intégration parfaite de la nouvelle passerelle dans l'infrastructure actuelle.

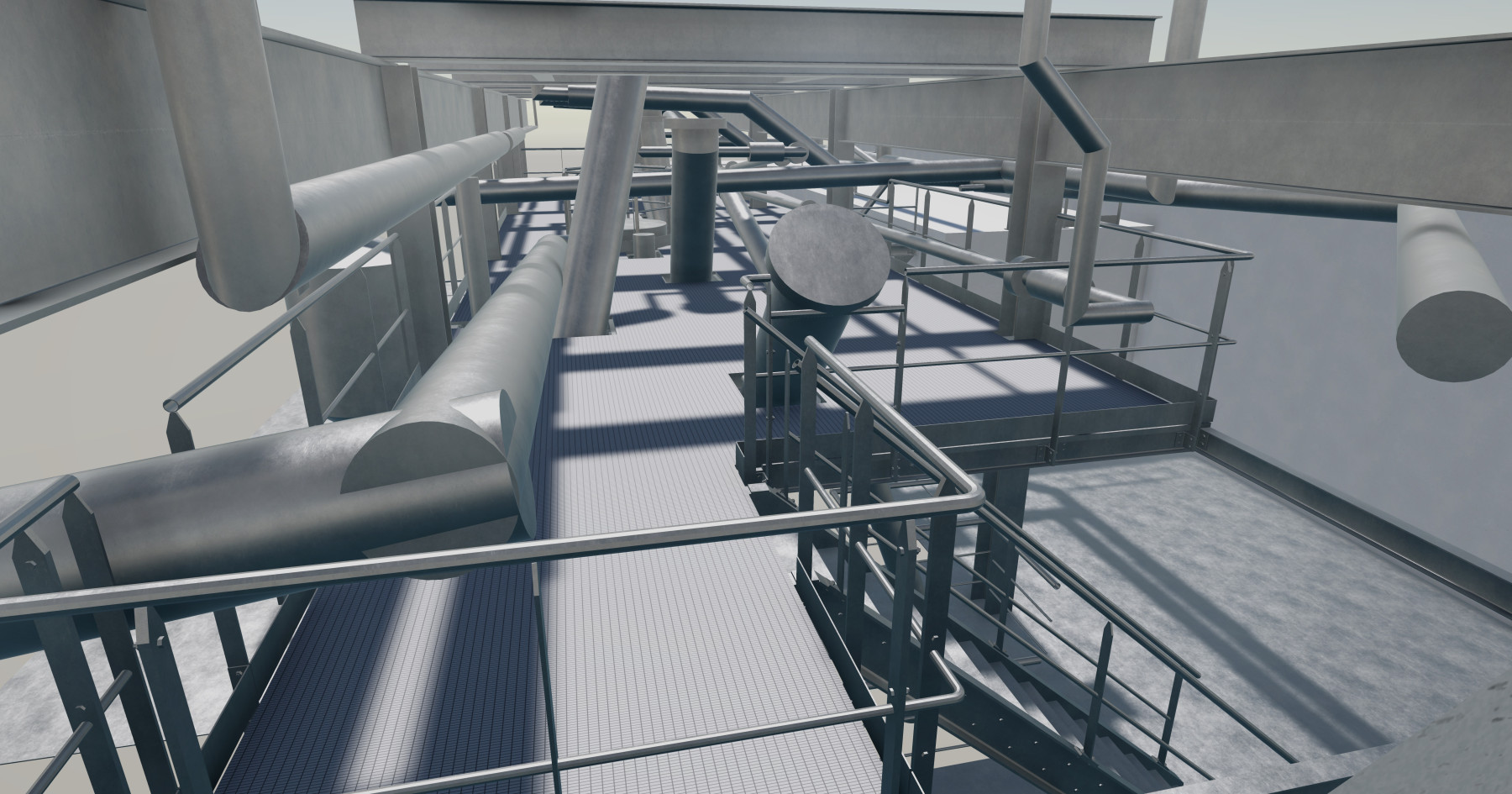

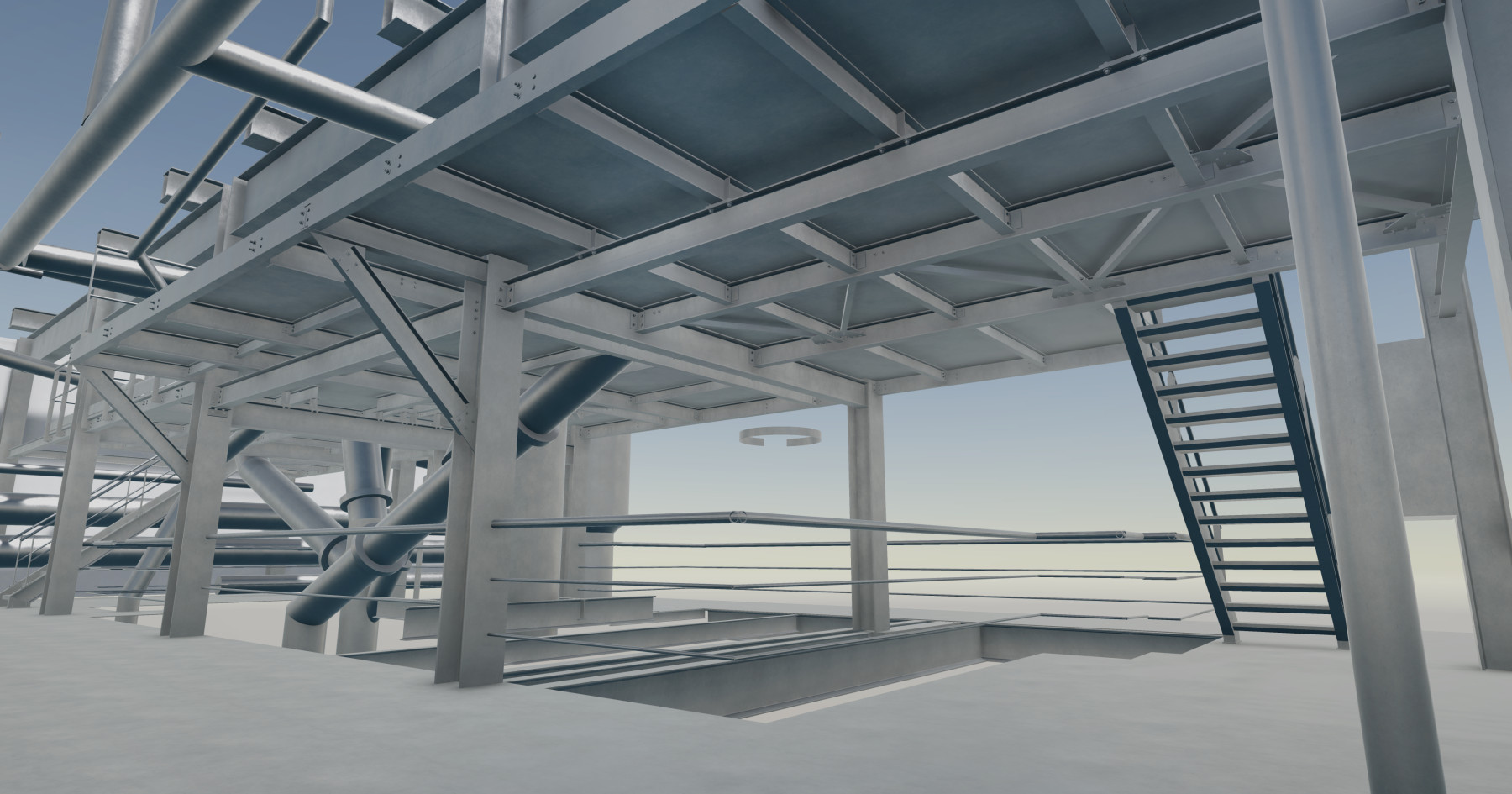

3) Conception de la nouvelle passerelle :

   - Conception d'une passerelle métallique sur mesure, intégrant deux escaliers pour un accès sécurisé et pratique.

   - La nouvelle structure a été conçue pour s'insérer parfaitement dans l'existant, tout en permettant la suppression de l'ancienne passerelle.

   - Mise en place de garde-corps pour assurer la sécurité des opérateurs.

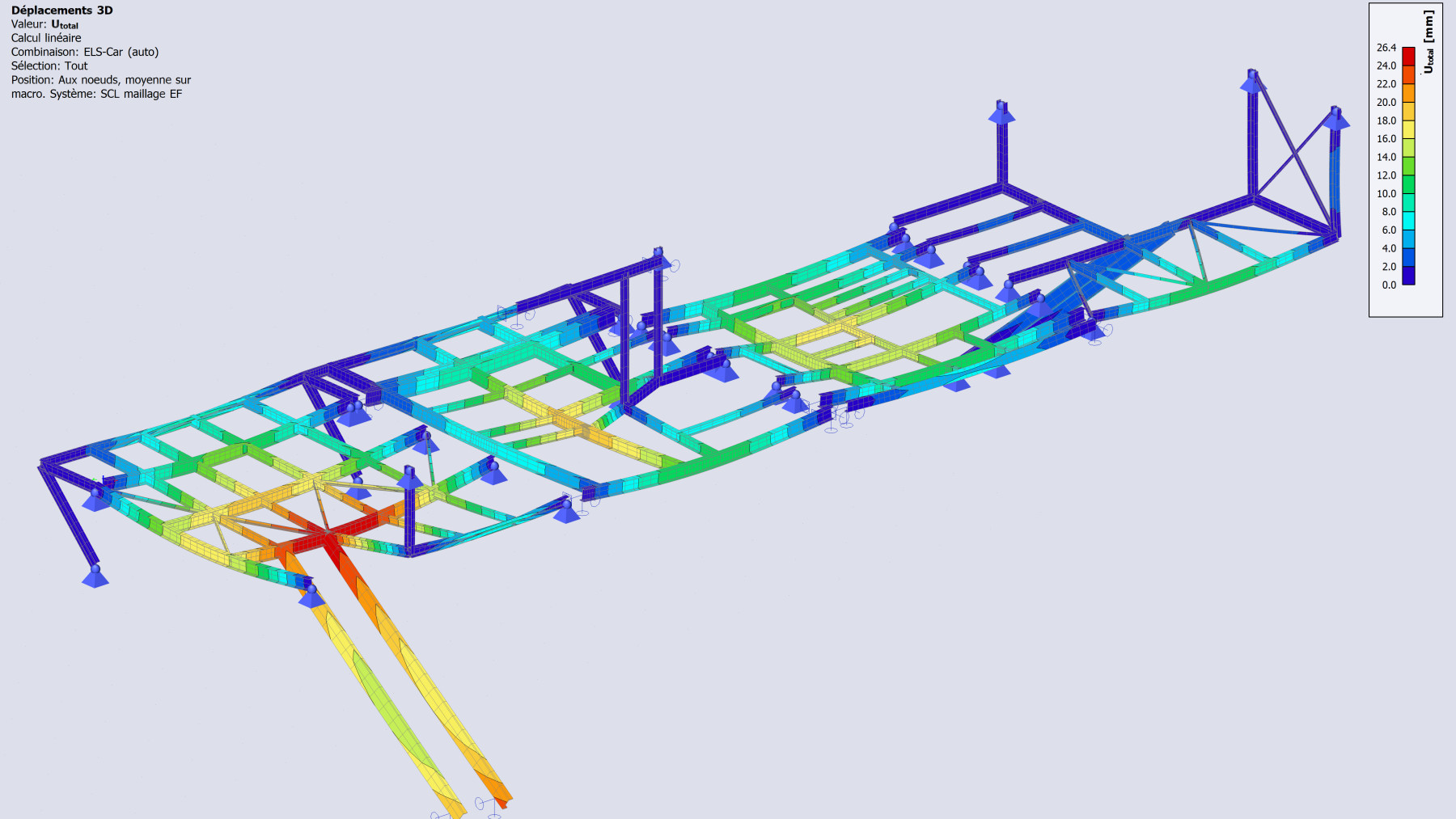

4) Dimensionnement et calculs Eurocode :

   - Dimensionnement rigoureux de la passerelle conformément aux normes Eurocode avec fourniture d’une note de calculs

5) Réalisation des Plans et Dossier de Fabrication :

   - Élaboration de plans d'ensemble détaillés pour validation.

   - Préparation d'un dossier de fabrication complet, facilitant une production précise et efficace.

L'apport du scan 3D et du nuage de points

L'utilisation du scan 3D et du nuage de points a été déterminante dans ce projet. Ces technologies ont permis :

- Une capture précise et rapide des données géométriques, réduisant ainsi les risques d'erreurs humaines.

- Une modélisation fidèle des interfaces existantes, assurant une intégration harmonieuse de la nouvelle passerelle.

- Une planification optimisée, minimisant les ajustements sur site et accélérant le processus de fabrication.

Bureau d'étude structure Nord (59)

Ce projet démontre notre capacité à transformer des infrastructures existantes pour répondre aux exigences modernes de sécurité et d'efficacité. Grâce à l'expertise de notre équipe et à l'utilisation de technologies avancées comme le scan 3D, nous avons pu offrir une solution clé en main, améliorant significativement les conditions de travail des opérateurs de maintenance.
